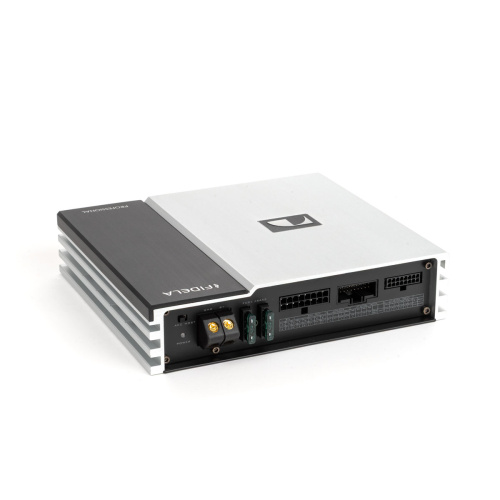

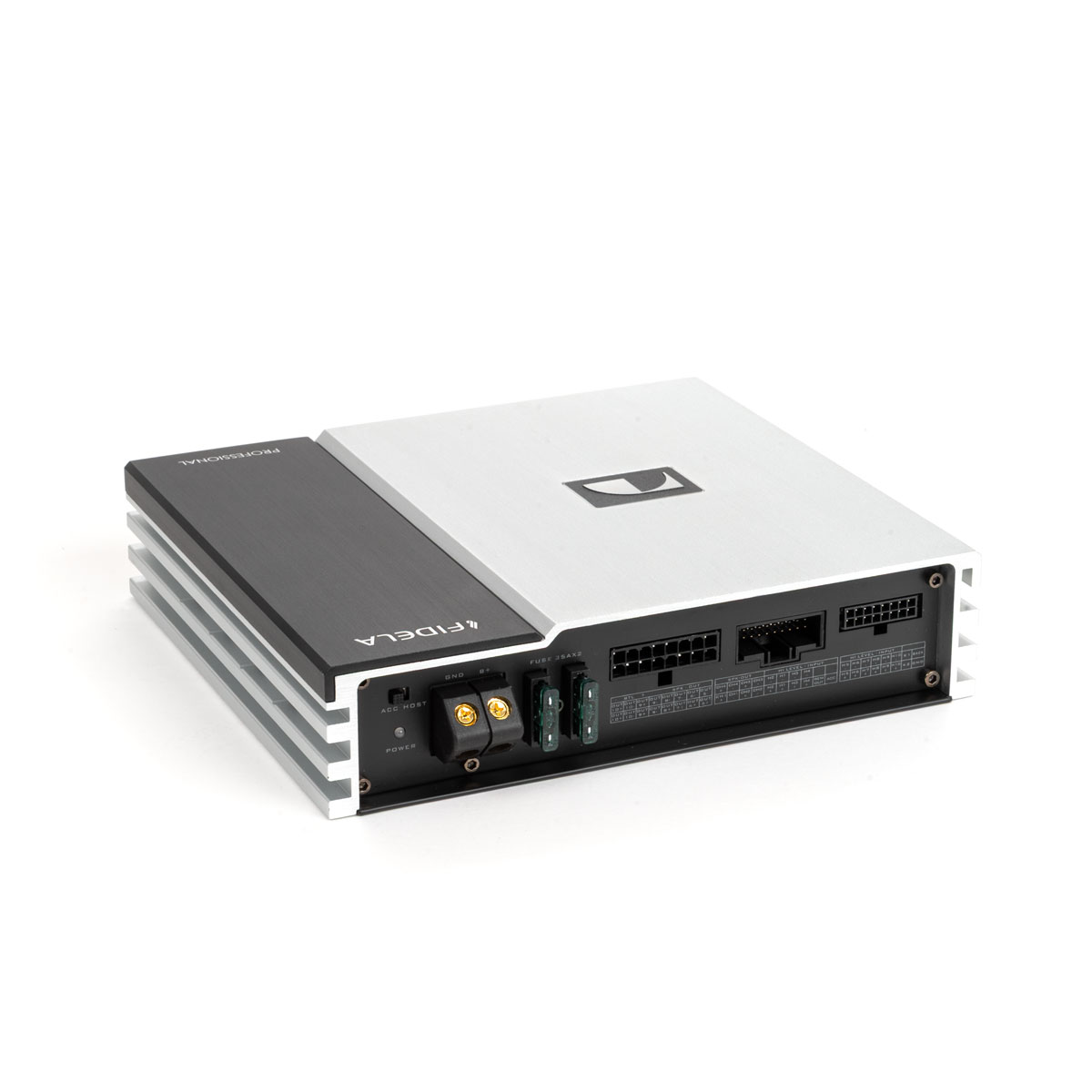

Nakamichi FDSK730A

Nakamichi FDSK730A  из линейки Hi-Fi компонентов FIDELA – это автомобильный 12-канальный процессор на базе ADAU1452 от Analog Devices и встроенный 10-канальный усилитель мощности 4 х 50 Вт + 4 х 35 Вт + 2 х 100 Вт (1 x 200 Вт). Для подключения различных источников сигнала аппарат оснащен 10-канальным входом высокого уровня HIGH INPUT (до 50 В Peak-to-Peak), 2-канальным линейным входом RCA AUX, цифровыми входами SPDIF Toslink и Coaxial, возможностью передачи аудиопотока по каналу Bluetooth (базовые кодеки SBC, AAC), воспроизведением контента через порт USB OTG со смартфона или Hi-Fi носимого плеера и воспроизведением аудиофайлов с USB накопителя. Диапазон частот 10 - 40000 Гц, что соответствует стандарту Hi-Res Audio.

Устройство предназначено для улучшения штатных систем, либо для создания систем уровня Hi-Fi.

Nakamichi FDSK730A реализован на самом современном уровне с применением высококачественной элементной базы:

Чип звукового процессора Analog Devices ADAU1452
Мощный 500 Ваттный тороидальный трансформатор в блоке питания.
Многофункциональный чипсет Jieli AC6951C для воспроизведения аудио с Bluetooth и USB.
Цифро-аналоговые преобразователи Asahi Kasei AK4438
Аналого-цифровые преобразователи Asahi Kasei AK5704EN
Операционные усилители Texas Instruments OPA1678/1679 со сверхнизким уровнем искажений 0,0001 % и высокой скоростью нарастания сигнала 9 В/мкс.
В 1-4 каналах 4-канальные BTL усилители мощности Texas Instruments TPA3116D2 работающие в высокоэффективном D-классе и разработанные специально для применения в Car Audio.
В 5-8 каналах 4-канальные BTL усилители мощности Toshiba TCB503HQ работающие в АВ-классе.
В 9-10 каналах 2-канальные усилители мощности Infineon MA5302 с возможностью мостового включения каналов. Высокая мощность и музыкальность современного D-класса (UcD).
Аудиофильские конденсаторы WIMA 0,22 мкФ/100 во входных и выходных аналоговых аудио цепях имеют прекрасные импульсные характеристики и отличаются крайне низким эквивалентным сопротивлением.
Благодаря всем вышеперечисленным решениям, звучание усилителя очень музыкальное с натуральной передачей тембров, прекрасным разрешением и детализацией в области средних и высоких частот и, великолепной прорисовкой мидбасового диапазона.

Встроенный плеер позволяет воспроизводить аудио файлы наиболее популярных форматов с USB-флеш-накопителей.

12-канальный линейный выход RCA OUTPUT позволяет подключить к процессору внешние усилители мощности и реализовать самые разные конфигурации аудиосистем.

Процессорный усилитель Nakamichi оснащен всем необходимым настроечным инструментарием:
Входной микшер с функцией подмешивания сигналов с разных входов, позволяет выбрать в качестве основного музыкального источника оптический вход или плеер и, при этом в фоновом режиме слышать сервисные сигналы автомобиля.
Поканальные кроссоверные фильтры для настройки частотного диапазона акустических систем. HPF (ФВЧ, фильтр верхних частот), LPF (ФНЧ, фильтр нижних частот) Организация полосового фильтра BPF (Band-Pass Filter), позволяет идеально выделить частотный диапазон для каждой полосы (динамика).
Поканальная регулировка уровня сигнала и инвертор фазы 0 - 180° позволяют согласовать отдельные частотные диапазоны по уровню и добиться ровного тонального баланса.
Поканальная временная коррекция звукового поля (Delay - задержка) Виртуально отодвигает ближние динамики от точки прослушивания. Таким образом согласовывается время прихода звука от всех динамиков в точку прослушивания (как правило сцена настраивается на водительское кресло). Для удобства настроек временной коррекции, предусмотрены групповые задержки нескольких каналов.
В каждом канале предусмотрен 31-полосный эквалайзер (графический, параметрический) для финальной коррекции частотной характеристики (АЧХ). Для быстрых корректировок представлен 4-полосный темброблок (ВЧ, СЧ, НЧ, Сабвуфер) как в ПО Windows, так и в мобильных приложениях.
Для расширения эргономики управления функциями USB проигрывателя, есть возможность использования кнопок рулевого колеса, либо дополнительного проводного пульта управления. Используемый интерфейс кнопок – резистивный.

Для воспроизведения файлов по Bluetooth, опционально предлагается транспорт BT-FDS05B, который поддерживает высококачественные кодеки семейства aptX и LDAC.

Также, как дополнительная опция, процессорный усилитель поддерживает работу с выносным контроллером-регулятором AC6. На него возложены функции по выбору источника сигнала, управление громкостью системы, управление уровнем сабвуферного канала, отключение звука (Mute), управление функциями плеера, сохранение и вызов настроек пользователя.

Программное обеспечение Nakamichi FDSK для настройки процессора эргономичное и интуитивно понятное. Настройка и контроль осуществляется фирменным программным обеспечением для ОС Windows через интерфейс USB (кабель в комплекте). Также, доступны мобильные приложения для настройки и управления со смартфонов с ОС iOS и Android по Bluetooth.

Можно создать до шести активных пресетов с разными настройками , которые выбираются c помощью опционного выносного пульта управления Nakamichi AC6 или с мобильного приложения.

Тип    Процессор - усилитель
Поддержка Hi-Res Audio, DSD    Hi-Res Audio 96 kHz/24 bit
Процессор обработки сигнала (DSP-чип)    Analog Devices ADAU1452
ЦАП (цифро-аналоговый преобразователь)    Asahi Kasei AK4438
АЦП (аналогово-цифровой преобразователь)    Asahi Kasei AK5704EN
Операционные усилители    Texas Instrument OPA1678, OPA1679
Усилитель мощности    Texas Instrument TDA7851L (AB-класс) × 1 шт + Texas Instrument TPA3116D2 (D-класс) × 2 шт + Infineon MA5302 (D-класс) × 1шт
Конденсаторы    WIMA
DSP BT-USB chipset    Jieli AC6951C
Количество каналов DSP    12 каналов
Количество каналов усилителя    10 каналов
Входы высокого уровня Hi-Level    10 каналов (Ω 240 Ом)
Линейные входы RCA    2 канала (Ω 10 кОм)
Линейные выходы RCA    12 каналов
Мощность RMS 4 Ом (14,4 В )    4 × 50 Вт (1 – 4 каналы) + 4 × 35 Вт (5 – 8 каналы) + 2 × 100 Вт (9 – 10 каналы)
Мощность RMS 4 Ом мост (14,4 В)     1 × 200 Вт (мост 9 - 10 каналов)
Соотношение сигнал/шум усилителя мощности    > 98 дБ
Частотный диапазон    10 - 40000 Гц
Задержка включения усилителя    Есть, настраиваемая
Напряжение на выходах RCA    до 2,5 В RMS, 7 В ( PP)
Автовключение по наличию сигнала на входах High-Level    Hi-Level input In1+ / In1-
Входная чувствительность на входе RCA    до 3 В RMS (8 В PP)
Входная чувствительность на входах Hi-Level    до 18 В RMS (50 В PP)
Цифровой вход SPDIF    TosLink 24 бит / 96 кГц, Coaxial 24 бит / 192 кГц
Порт USB - type B     подключение к ПК Windows, OTG Phone
Порт USB - type A    USB-Audio (Flash)
Поддерживаемые форматы аудиофайлов USB-flash    MP3 (320 кбит/с - 44,1 кГц/16 бит), WAV (384 кбит/с - 48 кГц /16 бит), FLAC (1200 кбит/с - 48 кГц /16 бит)
Bluetooth – встроенный модуль    Jieli AC6951C, V5.1 профили A2DP, AVRCP
Потоковое воспроизведение контента через Bluetooth    кодек SBC, AAC (aptX, aptX HD, LDAC - опция)
Порт для выносного модуля Bluetooth     Есть, RJ-9
Настройка и управление через Bluetooth    Мобильное приложение Android, iOS
Настройка и управление c ПК    Windows, USB кабель
Регулировка уровня выходного сигнала    Поканально, уровень от -60 до + 6 дБ
Фазовращатель    0 – 180°, плавная регулировка 360° шаг 1°
Диапазон фильтров ВЧ, НЧ    21 – 20000 Гц, шаг 1 Гц
Тип фильтров    Butterworth, Linkwitz-Riley, Bessel
Характеристика затухания    OFF, 6, 12, 18, 24, 30, 36, 42, 48 дБ/окт.
Временные задержки    Поканально, 0 - 25 мс / 0 - 850 см, шаг 0,010 мс, групповые задержки
Эквалайзер    Поканально 31 полоса, 20 – 20000 Гц шаг 1 Гц, Добротность 0,3 – 50, Уровень -12/+12 дБ шаг 0,1 дБ
Отключение сигнала (Mute)    Общий, поканально
Линкование каналов    Есть, RJ-9
Пресеты настроек пользователя    6 ячеек
Микширование источников    Есть
Регулировка тембров     SW/Bass/Mid/Treble, уровень – 6 /+ 6 дБ
Напряжение питания    9 – 16 В
Аксессуары (опция)    Проводной ПДУ - AC6, внешний модуль BT - FDS05B (AptX, aptX HD, LDAC)
Порт для выносного контроллера (DRC)    Есть, RJ-11
Управление функциями плеера с кнопок руля авто    Резистивное
Размеры (Д × Ш × В)    210 × 188 × 48 мм
Масса    2,1 кг
